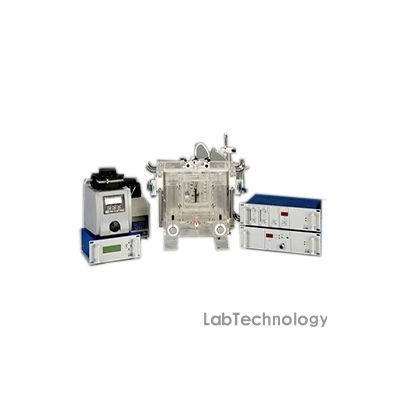

該緊湊型泵控制心臟灌流系統是一個封閉的、集成系統,放置在一個自動恒溫（self-thermostating）水循環液體槽，水槽包含有兩個公升儲液器 ,一個器官心臟制備室和特殊設計的可移動的心臟懸掛裝置，先進的水浴解決技術方案使系統完全獨立于周圍環境溫度，系統可以保持一個0.01℃的精確度,為心臟提供了一個非常穩定的環境。另一個優點是可移動的心臟懸置單元,可為實驗動物心臟提供最佳的懸浮，測量點(BP、溫度等)和位于心臟懸浮套管上面的入口通道,從而提高了測量的準確度，系統所需最小空間是適當的持續壓力和流量，以及Janicki-type心臟測量工作,該系統與市場上其他設備相比，是一套完全獨特的心臟灌流系統，系統帶有先進的the SPELL Haemosys數據采集系統。

系統儲液器（liquidreservoirs）

   系統配有儲液器（liquidreservoirs），每個儲層可以容納1000毫升生理鹽水（saline），提供有兩個液體持續循環的實驗后臺，這兩個儲液器可以獨立使用。用此方法可以測試在兩個不同劑量下相同化合物的影響,或兩個不同化合物的影響，實驗所需的物質數量與體積明顯減小，這也大大降低了成本(例如:尤其是昂貴的或外來化合物)，實驗時通過一個龍頭蓋可以進行轉換。

泵控制單元（PUMP-01Pump controller unit）

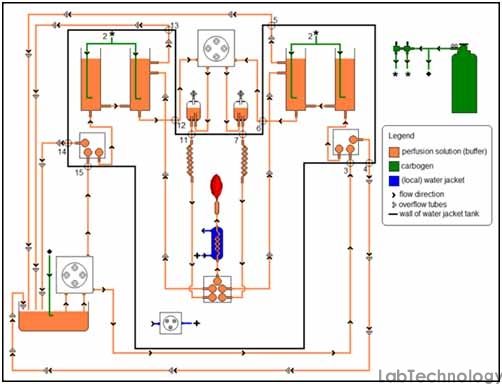

   用于保持恒定的系統壓力，降低可變的流動阻力和蠕動泵的最小水平脈動測量，為了保持精確測量，控制器（通過該泵）由壓力傳感器的信號進行操作，控制器的操作在下圖中呈現：

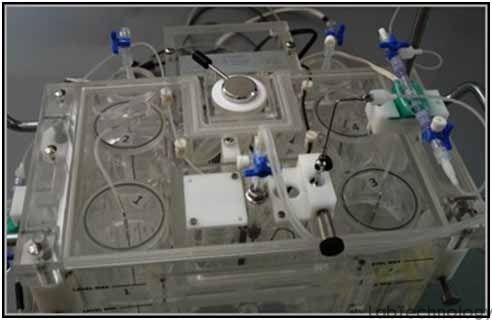

Langendorffheart suspending unit with Janicki-type working heart

   心臟懸置單元和傳感器連接簡單，通過引線和彈簧負載，液體槽關閉后可拆卸，所以心臟懸置單元可以從心腔面積移開，實驗所需的工具是固定的關閉帽：

• 心臟懸置吊桿（heartsuspender）；

• 刺激器（stimulator），MAP傳感器支架（MAPsensor holder）；

• 操縱器（manipulator）；

• 生理鹽水調節龍頭（tap regulating the saline）；

• 氣球導管（ballooncatheters）；

• Janicki型心臟工作單元（Janicki-type working heart unit）；

• 化合物進口通道（materialinlet channel）；

• 溫度傳感器（temperaturesensor）；

• Bubble trap

心臟懸置吊桿（heartsuspender）

特制的心臟懸置吊桿，其中夾層可以快速的放在心臟懸掛套管上，不會造成任何傷害，為此，套管末端設計有一個切口，幫助安置的穩定性和結合線的定位。套管設計的尺寸有：?4.5,?3.0, ?2.0 and ?0.9 mm ，考慮到品種及其重量，其中一個最顯著的優點是：測量點（themeasuring point）和入口通道（the inlet channels）位于解剖的上方，只留下一個最小的死區空間。

套管內置球形操縱器是Janicki-type心臟工作單元的最重要的組成部分,因為它可以在600度角垂直移動。

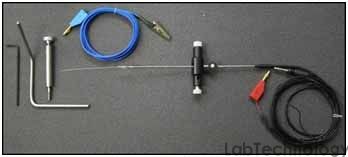

細胞外/細胞內MAP測量，刺激（Extra-/intracellular MAP measurement,stimulation）

系統允許單點細胞外/細胞內（extra-/Intracellular）MAP測量和刺激,基于360°可調球形操縱器，可以有機地連接到系統。

八點細胞外MAP測量（Eight-pointextracellular MAP measurement）

這個八點無創測量（The eight-pointnon-invasive measurement）是我們公司獨有的功能，制備是放置在一個裝滿鹽水情況下的器官浴,四周是MAP傳感器，MAP信號通過該傳感器檢測到，通過一個特別設計的生物檢測放大器檢測的。

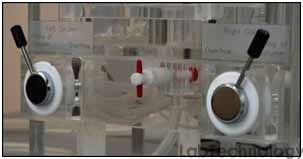

生理鹽水情況管理（Salinesoultion managing taps）

系統的水龍頭是必不可少的部分,用于生理鹽水制備。Forthis purpose we designed a multi-position, highquality and long-wearing tap. 為此我們設計了一個多檔位（multi-position）、高品質（highquality）和經久耐用（long-wearing）的自來水龍頭。其設計本質是水龍頭的材料組合允許適當的控制面，無間隙密封，并允許平滑關閉/開啟運動。此外，與其他系統的水龍頭相反，它沒有2個位置（開/關），但它會持續關閉。

氣體蒸發器（Gas-vaporizatio）

因為要適當操作心臟,所以適當數量和質量（carbogen）氣體被溶解在生理鹽水是必要的，對于必要的氣體分散,我們開發了一種氣體汽化器和微調裝置，該氣體流經瓶器被收集，并通過一個圓柱形夾具，有適當厚度的Carbogen氣體管蒸發。

產品參數

1. 緊湊型離體心臟灌流系統??；

2. 兩個獨立的儲液器，總容量2升；

3. 特殊的可移動心臟懸置單元；

4. 不同大小的小鼠（mouse）、大鼠（rat）、豚鼠（guineapig）和兔子（rabbit ）心臟MAP傳感器；

5. 自動控制流速,以確保所需的恒壓(0 - 500 Hgmm)

6. 分析參數（Parametersto examine）:MAP、LVP、灌流壓力（perfusion pressure）、冠狀流（coronary flow）、puffer temperature、 心率( heart rate)；心電圖(ECG)、表面潛力(surface potential),肌肉張力( muscle tone)和肌肉力量(muscle strength)(力-位移技術)；

7. 可以外部控制或刺激心臟的節奏（pacing）

8. 灌流（Langendorff）和Janicki-type兩種心臟工作模式；

9. 內置自動恒溫器（Built-inthermostat）；

10. 尺寸（Dimensions）：寬度（width:）360mm, 深度（depth）: 310 mm, 高度（height）:360mm

11. 緩沖柱（Buffer column）

1). 2 個緩沖罐（buffer vessel）

2). 直徑（Diameter）: 65mm

3). 高度（Height）: 184mm

4). 材料（Material）: 硼硅玻璃（borosilicate glass）

5). 可調碳化器與蒸發器（Adjustable carbonizer with vaporizer）

12. 緩沖排水容器（Buffer drain reservoir）

1). 心臟懸置單元前的加熱循環長度72毫米,直徑14毫米

2). 螺旋內徑,放置在2毫米,5個線程的恒溫器空間

3). 材料（Material）:硼硅玻璃 （borosilicate glass）

13.心腔尺寸（Dimensions of the heart chamber）

1). 寬度（Width）: 110mm

2). 深度（Depth）: 74mm

3). 高度（Height）: 106mm

14.水龍頭（Taps）

1). 1 個雙向填充龍頭/緩沖柱（two-way filling tap/buffercolumn）

2). 1 個三方排水龍頭（three-way drain tap）

3). 材料（Material）: 聚四氟乙烯（plexi body with Teflon inlay）

15.器官浴（Langendorff bath）

1). 系統內置360mm x 310mm x 360mm的折疊器浴

2). The cover can be lifted with 160mm to place theheart

3). 結構的重量(無負載):~ 13公斤（The weight of the structure (without load): ~13 kg）
